施工

 復合土工膜是在薄膜的一側或兩側經過烘箱遠紅外加熱，把土工布和土工膜經導輥壓到一起形成復合土工膜。隨著生產工藝的提高，還有一種流延法做復合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。

土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，更好采用埋入法鋪設。

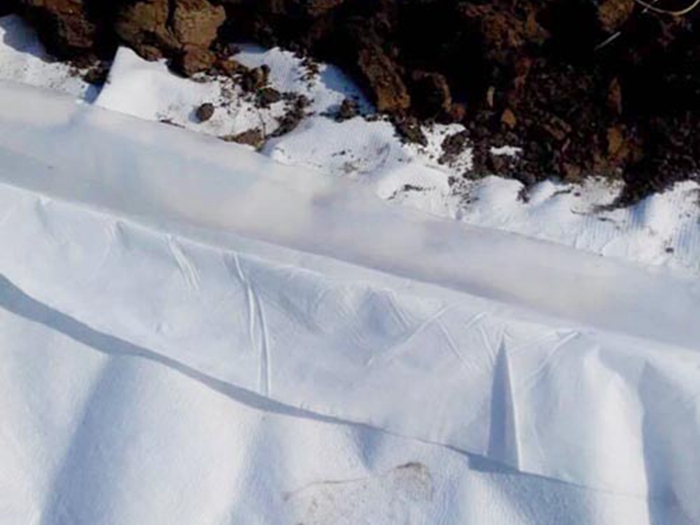

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，更后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，更好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。

水壓測定

復合土工膜的耐靜水壓測定

1.復合土工膜的耐靜水壓原理在復合土工膜兩側壓力水頭達到一定值后，復合土工膜就會破裂。逐級增加試樣兩側水力壓養，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。

2.保持復合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜水位基本穩定（滲流量為0），則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現滲流量快速增加現象，表明試樣已出現破裂，此前一級壓力即作為耐靜水壓（mpa)。

3.復合土工膜如只需判定土工膜樣品是否達到某一規定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。

4.復合土工膜每個樣品至少測定3個試樣，以更低值作為樣品的耐靜水壓。

經編

經編復合土工膜特性 ：高抗拉強度、低延伸率、縱橫向變形均勻、抗撕裂強度高、耐磨性能優良、隔水性強。經編復合土工膜。

選擇竅門

復合土工膜規格的選擇與下墊層平整度、材料允許拉應力、材料彈性模量、鋪設范圍內的更大水頭及覆蓋層更大粒徑等有關，其厚度設計除考慮主要由水壓力要求的強度外，還需考慮暴露、埋壓、氣候、使用壽命等應用條件，并按國家現行有關標準的規定確定設計厚度及實際厚度。

施工注意事項



（1）使用須采用埋入式：覆蓋厚度不宜小于30cm。

（2）整修防滲系統應有：墊層、防滲層、過渡層、保護層組成。

（3）土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內的草皮、樹根要清除。與膜接觸面鋪設粒徑小的沙土或粘土作防護層。

（4）鋪設時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應留有一定的伸縮量。

（5）施工時，應避免石塊，重物直接砸在土工膜上、更好邊施工、邊鋪設膜、邊覆蓋保護層。
